水泵综合性能测试系统

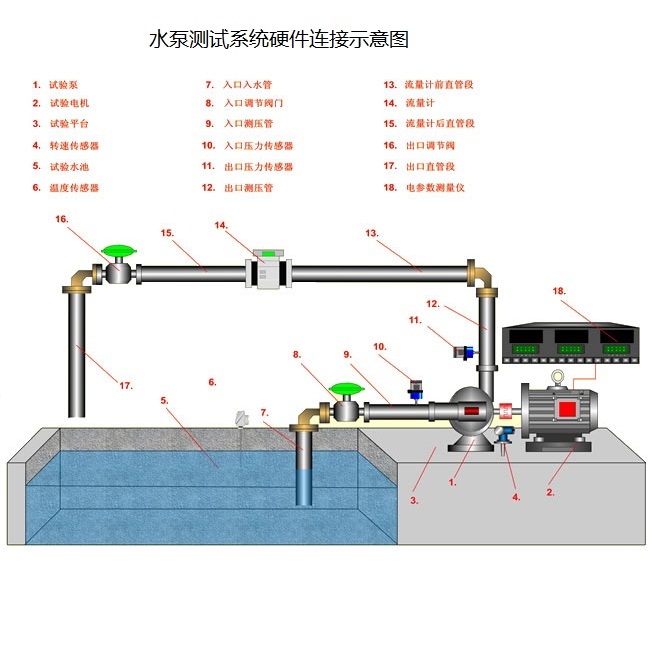

本系统由仪器仪表控制柜、测试台架（可以选配）及管道系统（用户自备）组成。其中采用了高精度的转矩转速传感器（可以选配）和高精度的流量计及压力传感器，以满足对各种型号的离心泵、混流泵、轴流泵、和旋涡泵的转矩、转速、轴功率、流量、入口压力、出口压力、扬程以及效率等进行精确测量的需求。可对各种水泵进行性能试验和汽蚀试验（可选配）。

一、功能及技术指标

（一） 系统功能

1、系统能对各种水泵进行性能试验和汽蚀试验。

2、系统能实时显示水泵的流量、入口压力、出口压力、轴的转矩、转速、轴功率、效率、扬程及水温。

3、系统能自动判别并显示正负扭矩。

4、系统能自动对转矩转速传感器进行温度修正。

5、系统能对流量、进口压力、转矩、转速分别进行上、下限报警，报警值可任意设定。

6、系统可以对测试数据自动进行存储。

7、系统能实时显示采集数据和曲线。

8、系统可任意设置曲线坐标值以满足各种水泵试验的需求。

9、在试验过程中，如取到了坏点，允许删除和插入重做。

10、系统对于各种参数的设置具有记忆功能，只需输入一次即可。

11、系统具有历史数据回放功能，并且允许编辑、修改。

12、系统可以通过打印机对测试结果进行数据、曲线的打印。

13、系统的整个功能具有菜单和快捷键双重操作，在屏幕上均可得到汉字的提示，从而使得操作者感到极大的方便。

（二）技术指标

1、流量测量精度：优于±0.5%FS

2、流量测量范围：取决于流量传感器

3、入口压力测量精度：优于±0.5%FS

4、入口压力测量范围：取决于压力传感器

5、出口压力测量精度: 优于±0.5%FS

6、出口压力测量范围：取决于压力传感器

7、温度测量精度：±0.5%

8、温度测量范围：0~100℃

9、转矩测量精度：±0.5%FS

10、转矩测量范围：取决于转矩转速传感器

11、转速测量精度：±0.2%±1 个字

   12、报警数值范围：任意设定上限和下限。
